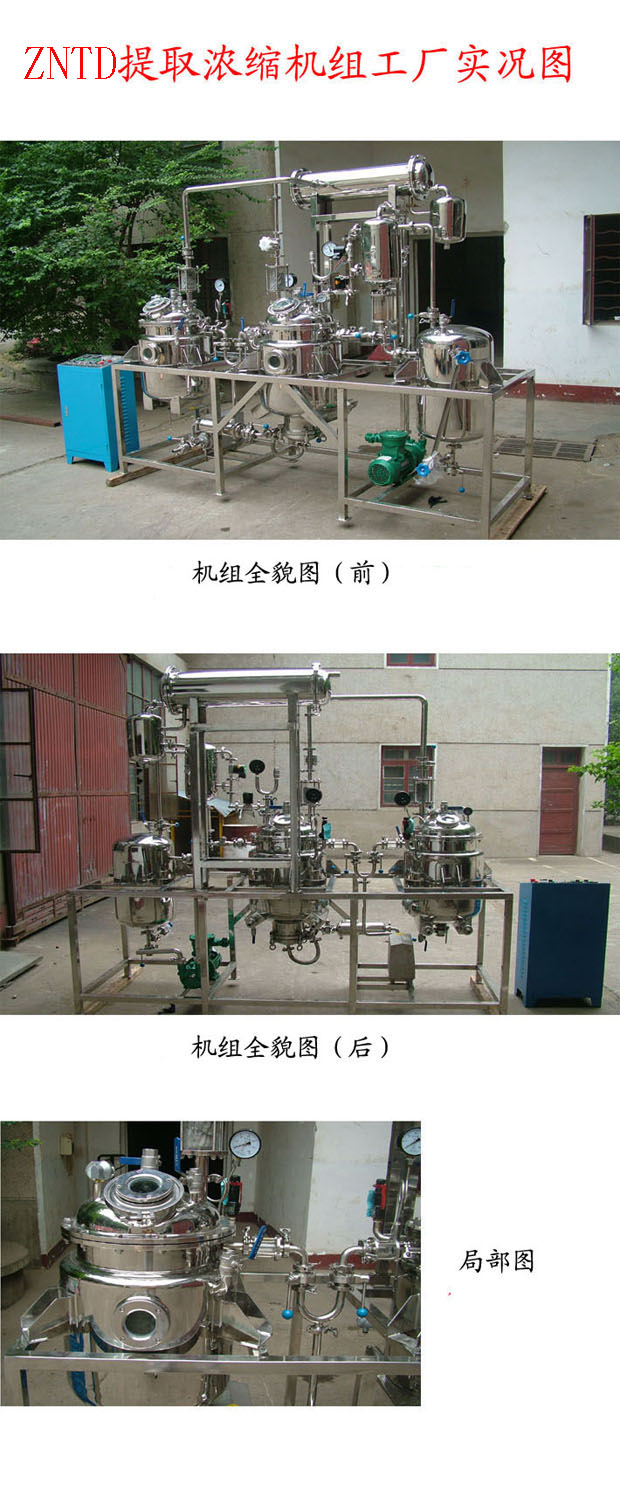

提取濃縮機組ZNTD-50L/100L

日期：2012/6/7 8:58:00 標簽：提取濃縮機組



	技術參數		性能說明
微型 提取濃縮機組	規格型號	ZNTD-50	電加熱
	外形尺寸（長×寬×高）		2500×953×2245（mm）
	提取罐

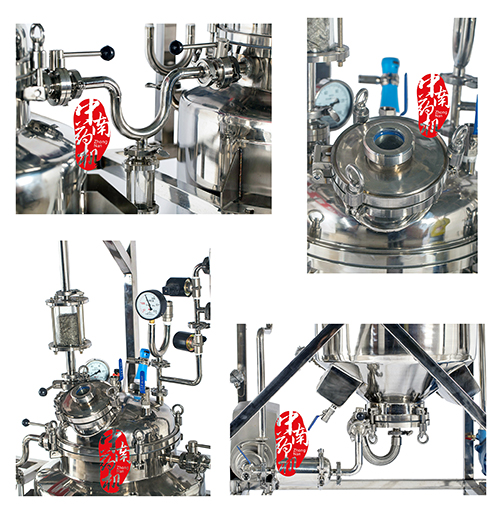

	提取罐容積       L	50	1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。 2、表面處理：設備內外表面拋光，確保無衛生死角。 3、材質厚度：內膽δ=3mm/304；夾套δ=3mm/304；保溫δ=2mm/304。 4、設備附件：消泡器、1.5m2冷凝器、1.2L油水分離器、及系統內連接管道、閥門、儀表等
	投料量        kg/批	5-15
	加熱面積         m2	0.6
	夾套工作壓力   MPa	<0.1
	夾套工作溫度   ℃	105
	內膽工作壓力   MPa	-0.09
	電加熱總功率     KW	12
	電加熱組       組	2
	電加熱介質	水
	濃縮部份
	濃縮罐容積       L	50	1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。 2、設備材質及厚度：內膽δ=3mm/304；夾套δ=3mm/304；保溫δ=2mm/304；受液槽δ=3mm/304。 3、表面處理：設備內外表面拋光，確保無衛生死角。
	加熱面積         m2	0.58
	受液槽容積       L	50
	夾套工作溫度    ℃	105
	濃縮比重	1.2-1.4
	電加熱總功率     KW	12
	電加熱組       組	2
	電加熱介質	水
	共同參數

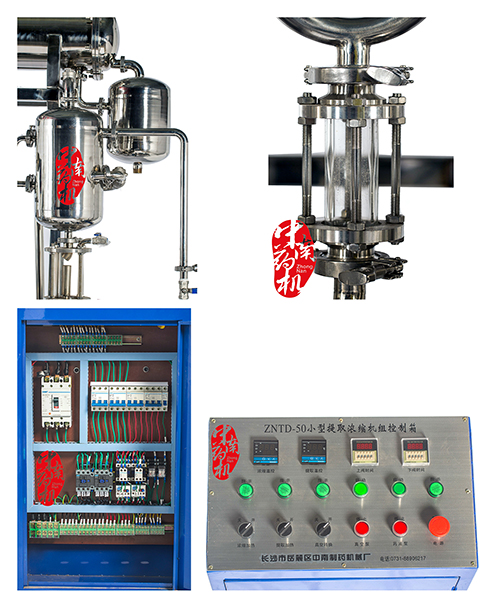

	濃縮或提取溫度   ℃	45-100	1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。 2、附件：配控制箱1件、溫控儀2個。
	加熱介質	水
	溫度顯示范圍     ℃	0-200
	循環耗水量     t/h	2

	技術參數		性能說明
微型 提取濃縮機組	規格型號	ZNTD-100	電加熱
	外形尺寸（長×寬×高）		2850×850×2429（mm）
	提取罐
	提取罐容積       L	100	1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。 2、表面處理：設備內外表面拋光，確保無衛生死角。 3、材質厚度：內膽δ=3mm/304；夾套δ=4mm/Q235-B；保溫δ=2mm/304。 4、設備附件：消泡器、2m2冷凝器、0.35m2冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等
	投料量        kg/批	10-30
	加熱面積         m2	1
	夾套工作壓力   MPa	<0.1
	內膽工作壓力   MPa	-0.09
	電加熱總功率     KW	15
	電加熱組       組	2
	電加熱介質	水
	濃縮部份
	濃縮罐容積       L	100	1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。 2、設備材質及厚度：內膽δ=3mm/304；夾套δ=4mm/Q235-B；保溫δ=2mm/304；受液槽δ=3mm/304。 3、表面處理：設備內外表面拋光，確保無衛生死角。
	加熱面積         m2	0.95
	受液槽容積       L	100
	濃縮比重	1.2-1.4
	電加熱總功率     KW	15
	電加熱組       組	2
	電加熱介質	水
	共同參數
	濃縮或提取溫度   ℃	45-100	1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。 2、附件：配控制箱1件、溫控儀2個。
	加熱介質	水
	溫度顯示范圍     ℃	0-200
	循環耗水量     t/h	2.5

	技術參數		性能說明
微型 提取濃縮機組	規格型號	ZNTD-200	電加熱
	外形尺寸（長×寬×高）		3161×1100×3000（mm）
	提取罐
	提取罐容積       L	200	1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。 2、表面處理：設備內外表面拋光，確保無衛生死角。 3、材質厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304。 4、設備附件：消泡器、3m2冷凝器、0.45m2冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等
	投料量        kg/批	20-60
	加熱面積         m2	1.25
	夾套工作壓力   MPa	<0.1
	內膽工作壓力   MPa	-0.09
	電加熱總功率     KW	18
	電加熱組       組	2
	電加熱介質	水
	濃縮部份
	濃縮罐容積       L	200	1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。 2、設備材質及厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304；受液槽δ=3mm/304。 3、表面處理：設備內外表面拋光，確保無衛生死角。
	加熱面積         m2	1.35
	受液槽容積       L	200
	濃縮比重	1.2-1.4
	電加熱總功率     KW	18
	電加熱組       組	2
	電加熱介質	水
	共同參數
	濃縮或提取溫度   ℃	45-100	1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。 2、附件：配控制箱1件、溫控儀2個。
	加熱介質	水
	溫度顯示范圍     ℃	0-200
	循環耗水量     t/h	4

	技術參數		性能說明
微型提取濃縮機組	規格型號	ZNTD-300	電加熱
	外形尺寸（長×寬×高）		3492×1350×3228（mm）
	提取罐
	提取罐容積       L	300	1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。 2、表面處理：設備內外表面拋光，確保無衛生死角。 3、材質厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304。 1、設備附件：消泡器、5.4m2冷凝器、0.55m2冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等 2、附：可移動樓梯1架（碳鋼）。
	投料量        kg/批	30-100
	加熱面積         m2	1.9
	夾套工作壓力   MPa	<0.1
	內膽工作壓力   MPa	-0.09
	電加熱總功率     KW	24
	電加熱組       組	4
	濃縮部份
	濃縮罐容積       L	300	1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。 2、設備材質及厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304；受液槽δ=3mm/304。 3、表面處理：設備內外表面拋光，確保無衛生死角。
	加熱面積         m2	1.5
	受液槽容積       L	300
	濃縮比重	1.2-1.4
	電加熱總功率     KW	36
	電加熱組       組	4
	共同參數
	濃縮或提取溫度   ℃	45-100	1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。 2、附件：配控制箱1件、溫控儀2個。
	加熱介質	水
	溫度顯示范圍     ℃	0-200
	循環耗水量     t/h	8

	技術參數		性能說明
微型提取濃縮機組	規格型號	ZNTD-500	電加熱
	外形尺寸（長×寬×高）		4039×1760×3621（mm）
	提取罐
	提取罐容積       L	500	1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。 2、表面處理：設備內表面拋光，確保無衛生死角，外表面全部處理拋光。 3、材質厚度：內膽δ=5mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304。 1、設備附件：消泡器、9.2m2冷凝器、0.7m2冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等 2、附：可移動樓梯1架（碳鋼）。
	投料量        kg/批	50-167
	加熱面積         m2	2.5
	夾套工作壓力   MPa	常壓
	內膽工作壓力   MPa	負壓
	電加熱總功率     KW	36
	電加熱組	4
	濃縮部份
	濃縮罐容積       L	500	1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。 設備材質及厚度：內膽δ=5mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304;受液槽δ=4mm/304。 2、表面處理：設備內表面拋光，確保無衛生死角，外表面全部處理拋光。
	加熱面積         m2	2.3
	受液槽容積       L	500
	濃縮比重	1.2-1.4
	電加熱總功率     KW	60
	電加熱組	4
	共同參數
	濃縮或提取溫度   ℃	45-100	1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。 2、附件：配控制箱1件、溫控儀2個。
	加熱介質	水
	溫度顯示范圍     ℃	0-200
	循環耗水量     t/h	12
